(librement inspirée du didacticiel de GéoConcept version 5.*)
Objectifs : réalisation des manipulations de base sur un exemple d'analyse en géomarketing
Fonctions décrites dans ce TD : Ouverture d'une carte, Importation de données, Représentation cartographique, Réalisation de requêtes multicritères, Réalisation d'une vue tableur , Création de listes , Paramétrage d'une liste, Regroupement et sectorisation, Couches virtuelles symboles , Couches virtuelles oursins, Couches virtuelles étiquettes, Mise en page, eXplorer
- COPIER les fichiers placés dans la machine de sauvegarde :
- scenario1.gcm et scenario1.gcr
- Stat_europe.xls
- le répertoire Coding (avec ce qu'il contient !)
- Migrations.txt
- COLLER ces fichiers et ce répertoire dans un répertoire à votre nom
D:\Geo\Votre_Nom\Scénario1
Fichier / Ouvrir / scenario1.gcm
Un fond raster s'affiche à l'écran
- Cliquer sur l'onglet de visibilité Vecteur Régions
- Qu'est-ce qui s'affiche ?
- Ce scénario propose des données sur l'Europe de l'ouest.
Elles sont organisées en Type et en Sous-type de la façon suivante :
Données / Configurateur
ou Ctrl+G
- Onglet Type
1er Type => Raster Essentielles France avec 2 sous-types Niveau 1 et Niveau 2
2e Type => Régions avec 2 sous-types Régions CEE et Régions hors CEE
- Onglet Champ
Les huit 1er champs sont propres à Géoconcept (X, Y, Longueur, Surface, Nom, ...)
- Le 1er Type/Sous-type => Raster Essentielles France avec 2 sous-types Niveau 1 et Niveau 2
n'a pas de champs associés
- Le 2e Type => Régions a 1 sous-type Régions CEE
qui a 3 champs associés
- Code pays
- Intitulé régions européennes
- Code NUTS
et 1 sous-type Régions hors CEE.
qui n'a qu'un champ associé
- Code pays
- Ouvrir Stat_europe.xls dans EXCEL
tab. 1 - Extrait du fichier Stat_europe.xls
GEO Intitulé régions européennes Tx chômage 04/ 99 densité population BE1 Région Bruxelles-capitale/Brussels hoofdstad gewest 14.0 5897.7 BE21 Antwerpen 6.5 570.8 BE22 Limburg (B) 7.0 322.8 BE23 Oost-Vlaanderen 5.9 454.8 - La colonne GEO contient le champ clef (l'identifiant ou clef de jointure*) qui permet d'importer les données attributaires* dans Géoconcept ;
- La colonne Intitulé régions européennes contient un champ caractère, le nom ;
- Les autres colonnes sont des attributs, des variables sous forme de réels.
- Quels sont l'échelle et le type de ces variables ?
- L'enregistrer en texte tabulé (.txt)
Stat_europe.txt
- Sélection du fichier :
Fichier / Importer / Données ... / Stat_europe.txt
Type de fichier => Texte délimité (*.txt)
- Configuration de l'import :
- Nommer la configuration => Mise à jour des régions
- Valider par Créer
- Assistant d'intégration :
- Cocher dans la 1ère fenêtre :
- Séparateur => Tab
- Nom des champs sur la première ligne
- Valider par Suivant
- Dans la 2e fenêtre :
- Décocher => Autoriser la création
- Cocher => Mettre dans une liste d'objets Géoconcept
- Valider par Suivant
- Dans la 3e fenêtre :
- Pour l'option Type / Sous-type associés
- Cocher => Existant
- Dérouler jusqu'au Type / Sous-type => Régions / Régions CEE
- Cocher
=> Utiliser une clef primaire
Évite les doublons = à un objet Géoconcept ne correspond qu'un seul enregistrement EXCEL
=> Correspondance automatique entre champs du même nom
=> Création automatique de champs inexistants
- Positionner la clef primaire => GEO
- Puis remplacer GEO par Code NUTS
Une colonne en rouge signifie : création d'un champ !
- Le champ clef peut-il apparaître en rouge ?
- Valider par Importer
- Qu'est-ce qui s'affiche ?
Les objets en vidéo inverse ont été modifiés.
- Contrôle de l'import des données
Fenêtres / Boîte à outils
ou Ctrl+T
- Sélectionner l'icône Listes d'objets
- Fenêtre Type / Sous-type => Régions / Régions CEE
- Y a-t-il de nouveaux champs ?
- Sont-ils remplis ?
Données / Configurateur
ou Ctrl+G
- Onglet Champ du Type / Sous-type => Régions / Régions CEE
- Quel est le genre de ces variables ?
- Modifier le genre de ces champs => Réel
Sauf Code secteur com => Caractère
Notez que : les champs de Identificateur à Nom sont protégés !
Il s'agit de représenter cartographiquement le taux de répartition des jeunes de moins de 25 ans par une montée en valeurs.
Apparence / Affichage ...
- Positionner le pointeur sur le Sous-type => Régions CEE
- Clic droit => Ajouter une thématique
- Choisir une présentation => Plage de couleurs
- Nommer la couche virtuelle => Pop -25 ans
- Valider par OK
- Pour agrandir la fenêtre => Double clic sur le bandeau bleu
- Choisir le champ à cartographier => % pop - 25 ans
- Dans l'Assistant définir :
- Le nombre de classes => 5
- La méthode de classification => Remplissage équivalent
- La couleur à dégrader :
- Caisson du haut => les plus faibles valeurs
Fenêtre Apparence :
Caisson de gauche = couleur de la trame du dessous => inchangée
Caisson du centre-gauche = couleur de la trame du dessus => jaune
Caisson du centre-droit = épaisseur de la bordure => inchangée
Caisson de droite = type de trame => inchangé
- Caisson du bas => les plus fortes valeurs
Fenêtre Apparence :
Caisson de gauche = couleur de la trame du dessous => inchangée
Caisson du centre-gauche = couleur de la trame du dessus => rouge
Caisson du centre-droit = épaisseur de la bordure => inchangée
Caisson de droite = type de trame => inchangé
- Valider par OK
- Affiner les bornes des paliers de la discrétisation
Sans modifier la quantité de régions par classe
- Cliquer sur une classe :
=> Le bandeau devient bleu
=> Modifier sa borne supérieure ou inférieure
tab. 2 - Proposition de paliers (taux de - de 25 ans en 1997)
N° de classe Borne inférieure Borne supérieure 1 23,6 28 2 28 29,5 3 29,5 31 4 31 33,5 5 33,5 37,1 - Valider par OK
Fenêtres / Légendes ...
ou Ctrl+L
- Pour modifier les textes de la légende :
- Double-clic sur la fenêtre légende
- Sélection des textes dans la partie droite
- Modification des textes dans la partie gauche
- Réécrire le titre ;
- Mettre entre crochets les bornes (ex. [23,6 ; 28[).
- Éventuellement, masquer un texte en décochant => Visible
Cette requête doit permettre de sélectionner les régions où le nombre d'emplois dans le secteur tertiaire (exprimé en milliers) est élevé (>70) et où le pourcentage de moins de 25 ans est élevé (>28%). C'est un indice de dynamisme (!).
Données / Chercher ...
ou Ctrl+F
- Commencer par effacer les précédentes requêtes :
Cliquer sur Tout effacer
- Onglet Requête
- Indiquer le Type / Sous-type de l'objet à chercher :
Type / Sous-type => Régions / Régions CEE
Cliquer sur Ajouter
- Préciser les critères de recherche :
- Cliquer sur Éditer...
- Cocher l'option Paramétrée
- Choisir :
- le champ dans la liste => Emplois services (milliers)
- l'opérateur => est supérieur à
- Inscrire dans la zone de paramètres (sous l'opérateur) => Nb d'emplois dans les services supérieur à :
- Enrichir la requête d'un nouveau critère de recherche :
- Cliquer sur Nouvelle condition
- Cocher :
- l'option Paramétrée
- le bouton Et
- Choisir :
- le champ dans la liste => % de pop - 25 ans 97
- l'opérateur => est supérieur à
- Inscrire dans la zone de paramètres (sous l'opérateur) => % de la population jeune supérieur à :
- Valider par OK
- Enregistrer la requête :
- Cliquer sur Enregistrer
La nommer => Régions dynamiques (Emplois tertiaires et jeunes)
- Valider par Enregistrer
- Valider par Exécuter
Données / Requêtes / Régions dynamiques ...
- Deux fenêtres s'affichent successivement (à cause de l'option Paramétrée cochée précédemment) :
A la question :
- Nb d'emplois dans les services supérieur à :
répondre => 70
- Valider par OK
- % de la population jeune supérieur à :
répondre => 28
- Valider par OK
Géoconcept sélectionne les régions qui ont plus de :
- 70 000 emplois dans le tertiaire ;
et plus de
- 28 % de jeunes
1) Combien sont-elles et quelles sont-elles ?
Après avoir visualisé sur une carte les régions dynamiques, il s'agit d'afficher dans un tableau , les régions ayant un nombre d'employés dans les services supérieur à 65 000 (>65).
Données / Chercher ...
ou Ctrl+F
- Rechercher les régions où :
- Nb d'emplois dans les services supérieur à => 65
Rappel :
- Commencer par effacer les précédentes requêtes :
- Indiquer dans l'onglet Requête le Type / Sous-type de l'objet à chercher :
Type / Sous-type => Régions / Régions CEE
- Préciser les critères de recherche :
- le champ dans la liste => Emplois services (milliers)
- l'opérateur => est supérieur à
- le critère => 65
- Décocher paramétrée
- Valider par OK
- Exécuter
2) Combien sont-elles et pourquoi sont-elles dans des bleus différents ?
- Sélectionner le bouton Liste de la Boîte à outils,
ou la touche F4 du clavier
=> Apparition de la liste de sélection
- Création d'une nouvelle liste
- Cliquer sur le bouton page blanche (en bas à gauche) ;
- Décaler les deux listes ;
- Sélectionner tous les enregistrements ;
- Faire glisser (glisser-déposer) cette sélection de la liste de sélection à cette deuxième liste ;
- Renommer-la, par le bouton A (en bas à gauche), en :
=> Régions à forte activité tertiaire
- Valider par la touche Entrée du clavier
- Paramétrer son apparence en cliquant sur le couteau Suisse
Objectif : ne rendre visible que certains champs
- Onglet Apparence, à l'aide de l'icône Oeil, ne rendre visible que les champs suivants :
- Nom ;
- Tx de chômage 04/99 ;
- % pop - 25 ans 99 ;
- Emplois services (milliers).
- Utiliser des couleurs alternées pour accroître la lisibilité
- Couleur 1 => bleu clair ;
- Couleur 2 => vert clair.
- Onglet Rupture finale, Cocher :
- Afficher la rupture finale ;
- En bas de la liste ;
- Calculer à chaque modification
- Valider par OK
- Calcul dans la liste
- Positionner le curseur sous la rupture finale, en bas de la variable Emplois services (milliers) ;
- Cliquer pour faire apparaître un menu ;
- Choisir => Somme
3) Combien y a-t-il d'emplois dans les services dans les régions sélectionnées ?

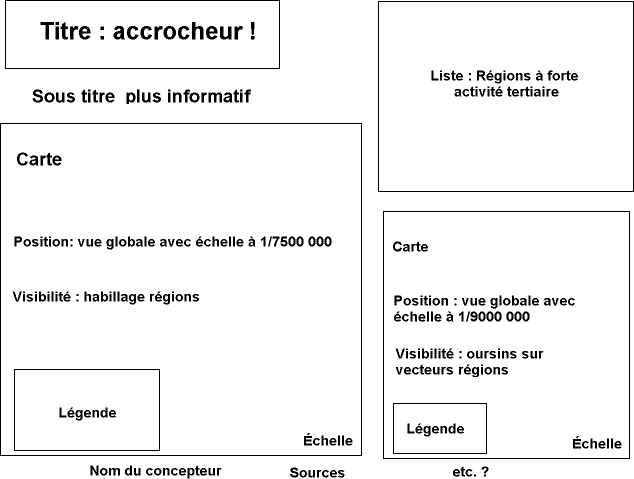

Cette liste peut être utilisée dans la mise en page.
Il s'agit de réaliser un découpage commercial par sectorisation. Pour cela il faut que chaque région soit affectée d'un code (ici de A à E, c'est celui du secteur d'un commercial). Ce code doit être préalablement stocké dans un champ (Code secteur Com.). La sectorisation permet de regrouper des entités, mais également de vérifier si le nouveau découpage est équilibré.
On cherche donc à définir territoires homogènes (ici des secteurs commerciaux) en fonction d'une variable statistique (ici le nombre d'emplois).
Données / Configurateur
ou Ctrl+G
- Onglet Types
- Créer un :
- Nouveau Type => Secteurs
- Premier Sous-type => Secteur commerciaux
- Genre => Surfacique
Valider par Ajouter puis Fermer.
- Comment faire pour qu'à toutes les échelles il ait :
- un contour épais de couleurs fushia ;
- une trame hachurée de couleur bleue ;
- un fond transparent ?
- Onglet Champ
- Créer un :
- Nouveau champ => Nbre d'emplois dans (le) tertiaire (30 caractères maxi !)
- Genre => Réel
- Cocher => Champs particulier au Sous-type
Ce champ sera automatiquement calculé par la fonction de regroupement.
Valider par Ajouter puis Fermer, puis OK.
- "Nettoyage" de l'écran
Apparence / Affichage ...
- Fermer l'oeil de la couche virtuelle => Régions / Régions CEE / Pop -25 ans
- Valider par Actualiser
Accès par le menu :
Topologie / Regroupement / Sectorisation
L'Assistant de regroupement / sectorisation propose les objets :
- de départ => à droite ;
- à créer => à gauche.
- Choisir à gauche :
- Objets de départ => Tous les objets
- Sous-type autorisé => Régions / Régions CEE
- Champ clé => Code secteur com
- Choisir à droite :
- Objets résultants => Secteurs / Secteurs commerciaux
Cliquer sur Suivant >>
L'Assistant de Remplissage des champs propose les Champs objets :
- de départ (Régions CEE) => à gauche ;
- d'arrivée (Secteurs commerciaux) => à droite.
- Sélectionner :
- le champ d'arrivée => Nom
- le champ de départ => Code secteur com
- Activer l'opérateur => Copie
Attention : ne validez pas encore par OK ici !!!!
Cela permet d'identifier chaque futur secteur commercial par la valeur se trouvant dans le champ Code secteur com.
- Sélectionner :
- le champ d'arrivée => Nbre d'emplois dans tertiaire
- le champ de départ => Emplois services (milliers)
- Activer l'opérateur => Somme
Pour chaque futur secteur commercial, Géoconcept va sommer le nombre d'emplois dans les services [contenu dans Régions / Régions CEE / Emplois services (milliers)] et le stocker dans Secteurs / Secteurs commerciaux / Nbre d'emplois dans tertiaire. L'identification se fait par la lettre qui sert de clef.
- Cliquer sur Sectoriser pour visualiser les cinq secteurs pré-définis.
- Les secteurs sont-ils homogènes ou hétérogènes ?
La sectorisation est une simulation.
- Comment obtenir le même nombre d'emplois par secteur ?
Pour s'aider dans la sélection des régions en fonction du nombre d'emplois.
Il faut d'abord fermer la sectorisation en validant par OK.
- Pour activer les mini-fiches
Données / Configurateur
ou Ctrl+G
- Onglet Mini-fiche
- Ouvrir l'oeil des champs :
- Nom
- Régions / Régions CEE / Emplois services (milliers)
- Option :
- Activer les mini-fiches
- Nom des champs
Valider par OK.
Pour ré-équilibrer manuellement la sectorisation des régions en fonction du nombre d'emplois.
- Relancer la sectorisation comme décrit en 16.1. et 2..
Lorsque vous aurez cliqué sur Sectoriser pour visualiser les cinq secteurs pré-définis.
Dans le menu flottant Sectorisation :
- désélectionner (en cliquant dessus) => Changement de zone par clic souris (1ère icône de gauche).
- Sélectionner sur la carte, en vous aidant de la mini-fiche,
=> la Cornouaille et les Îles Sorlingues [Cornwall and Isles of Scilly, (Emplois = 72,1)]
- Sélectionner, dans le menu flottant Sectorisation,
- le champ clef => D (secteur gris, un des plus faible nombre d'emplois, 382,4)
- Cliquer sur le deuxième pot de peinture
=> Change de zone les objets de la sélection (2e icône de gauche).
Pour faire basculer l'objet sélectionné dans le secteur en surbrillance du menu Sectorisation.
4) Quelle est maintenant la valeur du champ D ?
- Pour annuler l'opération
- basculez l'objet "Cornouaille et les Îles Sorlingues", dans le champ C.
4bis) Quelle est, pour vous, la sectorisation en 5 classes la plus équilibrée ?
Règle du jeu, les secteurs commerciaux sont :
- contigus (la Manche n'est pas forcément une frontière !) ;
- équilibrés en nombres d'emplois tertiaires.
- Une fois satisfait, valider par OK.
=> Le menu flottant Création d'objets apparaît.
En cliquant sur :
- Oui => création d'objets surfaciques (Secteurs commerciaux) ;
- Non => simple conservation (virtuelle) du coloriage (qui s'annule par Apparence / Apparence standard).
- Cliquer sur Oui
=> les secteurs commerciaux apparaissent.
Il s'agit de réaliser une cartographie avec des symboles proportionnels à une quantité dénombrée.
- Dans le menu Apparence / Affichage
- Sélectionnez le Sous-type Régions / Régions CEE ;
- Ajoutez-lui une thématique par un clic droit
- Choisissez le genre Symboles ;
- Nommez la couche virtuelle
=> Emplois dans services
Valider par OK.
=> L'éditeur de symboles apparaît.
- Dans la premier onglet Symbole,
- Cochez l'option Symbole unique ;
- Choisissez dans la Famille standard, le carré plein.
- Dans l'onglet Couleur,
- Cochez l'option Couleur unique ;
- Remplacez la Croix noire, par le teinte bleue.
- Dans l'onglet Taille,
- Cochez l'option Taille variable ;
- Spécifiez le champ => Emploi Services (en milliers) :
- Indiquez le nombre de classes désirées => 1 Classe avec un dégradé dans cette classe ;
- Cliquez sur Recalculer pour que Géoconcept affiche :
- valeur min ;
- valeur Max de cette classe.
- Cochez l'option Dégradé dans les classes :
- Affectez une valeur :
- pour la borne minimum => 4 ;
- pour la borne Maximum => 20.
Valider par OK.
=> La carte apparaît.
Fenêtres / Légendes ...
ou Ctrl+L
- Éditez-la pour modifier les textes comme vous l'avez fait à l'action 9.
Il s'agit de réaliser une cartographie avec des liens, branche d'un oursin, proportionnels à une quantité de personnes se déplaçant d'un lieu vers un autre.
Données / Configurateur
ou Ctrl+G
- Onglet Types
- Créer un :
- Nouveau Type => Migrations
- Nouveau Sous-type => Déplacements quotidiens
- Genre => Linéaire
Dont l'apparence est un trait rouge.
Valider par Ajouter puis Fermer.
- Onglet Champ
- Créer 5 nouveaux champs particuliers à ce Sous-type :
- Région de départ (Caractère)
- Code région de départ (Caractère)
- Région arrivée (Caractère)
- Code région arrivée (Caractère)
- Migrations H / jour (Entier)
Fermer, puis OK.
- Dans le menu
Données / Analyse / Créer des oursins
- Choisir le fichier de géocodage => Regions_CEE.gcg
du répertoire Scénarios1\Coding
- Sélectionnez le Type / Sous-type où seront créés les objets représentant les migrations
=> Migrations / Déplacements quotidiens
- Indiquez les Champs clefs suivants :
Départ Arrivée Région de départ Région d'arrivée Code région de départ Code région d'arrivée - Cochez les options
- Géocodage automatique ;
- Choix des lieux ;
- Représentation des flux
- Angle initial => 15
(angle que suivra la branche de l'oursin)
- Nombre de points => 5
(nombre de points nécessaires à son dessin)
- Lors de la validation par OK, cliquez sur Oui pour importer le fichier de flux.
- Spécifiez :
- le nom du fichier => Migrations.txt
du répertoire Scénarios1
- le type du fichier => Texte délimité
- Nommez la configuration => Importation Oursins
- Cliquez sur Créer
Dans la première fenêtre de l'Assistant d'intégration :
- Cochez :
- Séparateur => Tab.
- Nom du champ sur la première ligne (deviendront automatiquement les libellés à l'importation)
- Cliquez sur Suivant
Dans la deuxième fenêtre de l'Assistant d'intégration :
Pour Objets inexistants dans GéoConcept
- Cochez => Autoriser la création
(c'est différent du chapitre VII, où l'on se contentait d'enrichir les champs d'objets déjà existants) ;
Pour Objets inexistants dans le fichier d'import
- Cochez => Mettre dans une liste d'objets GéoConcept
(évite la suppression d'objets si problème entre EXCEL et GéoConcept)
- Cliquez sur Suivant
Dans la troisième fenêtre de l'Assistant d'intégration :
- Choisir le Type / Sous-type associé => Existant
- Déroulez la liste => Migration / Déplacements quotidiens
- Décochez => Utiliser une clef primaire
(car création de nouveaux objets sans mise à jour)
- Cochez =>
- Correspondance automatique entre champs de même nom
- Création automatique de champs inexistants
(Tous les champs présents dans ce tableau sont en noir car ils existent déjà dans GéoConcept)
Géocodage des extrémités des branches de l'oursin = des points de départ et d'arrivé des déplacements
- Importez
GéoConcept
- indique le nombre d'objets créés => 5
- propose de choisir les flux à visualiser
GéoConcept propose de créer une couche virtuelle flux
- Cliquez sur Oui
(Cette couche virtuelle matérialise par des traits plus ou moins épais les déplacements)
Dans la Couche virtuelle flux
- Indiquez le Champ associé = Migration H/Jour
- Cliquez sur "?" de Valeurs
(GéoConcept calcule les valeurs min et Max du champ pour que vous indiquiez les tailles min et Max des flux)
- Indiquez pour l'Épaisseur
min => 1 000
Max => 50 000
Affichage => Unité de carte (m)
- Cochez pour Options
- Flèche effilée
- Afficher le sens
(L'option de marge permet de décaler la couche virtuelle par rapport au centroïde pour éviter les chevauchements)
- Validez par OK
5) Vers quelle région se fait le déplacement le plus massif, le moins massif ?
Il s'agit d'habiller une cartographie avec des textes, des étiquettes, pour en faciliter la lecture.
- Créez une couche virtuelle Étiquettes
- Apparence / Affichage
- Clic droit sur Régions / Régions CEE
- Ajouter une thématique
- Choisir le genre Étiquettes
Nommez cette couche => Nom des régions
- Validez par OK
Pour paramétrer le Champ à écrire cochez :
- le champ Nom
- le fond blanc
- l'alignement centré
- la police Arial 14 Italique grasse
- Validez par OK
- Trois possibilités de déplacement des Étiquettes
1) Déplacement de l'ensemble des étiquettes
- Apparence / Affichage
- Clic sur le "+" de la couche virtuelle
- Double clic sur la propriété Delta X
lui affecter 50 km
6) Vers quel point cardinal le décalage se fait-il ?
2) Déplacement des étiquettes à l'unité
- Fenêtre / Outils d'habillage d'objets
- Sélectionnez la flèche bleue (icône de droite du menu flottant habillage)
- Sélectionnez un texte
Dans la boîte de dialogue, cochez :
- Appliquer aux couches virtuelles sélectionnées uniquement
- Déplacez une étiquette
- Recliquer sur le flèche bleue modifie la visibilité des flèches (essayez)
- Pour quitter ce menu ;
=> Cliquer sur l'outil de sélection (icône de gauche du menu flottant Boîte à outils)
3) Déplacement des étiquettes à l'unité à partir de la fiche d'information de l'objet
- Double cliquez sur une étiquette à déplacer
La fiche s'ouvre
- Faire apparaître les champs locaux de la couche virtuelle
- Cliquez sur le 3è bouton (équerre en haut à gauche de la fiche)
- Clic droit dans la fiche
Menu contextuel apparaît
- Cochez Montrer les champs locaux
6 nouveaux champs apparaissent : Nom des régions.Delta X, Nom des régions.Delta Y, ...
- Affectez au champ Delta Y de l'objet Bretagne => - 300 km
7) Vers quel point cardinal le décalage se fait-il ?
Nom des régions.Flèche permet de paramétrer la flèche de cet objet !
Il doit contenir :
- Les Régions CEE
- La couche virtuelle Pop - 25 ans
- La couche virtuelle Étiquettes Nom des régions
- Sélectionnez
- Apparence / Affichage
- Ouvrez l'oeil des objets à retenir
Dans la zone éditable, à la place de <Créer une nouvelle visibilité>
- Saisir Habillage régions
- Valider au clavier par Entrée
Répondre Oui à l'invite d'enregistrement de la visibilité
Il s'agit de terminer la carte avec un habillage digne de ce nom.
Fichier / Mise en page
Avant de commencer, on nettoie !
- Agrandissez la fenêtre
- Cliquez sur nouvelle mise en page (bouton tout en haut à gauche)
- Faire un clic long sur le zoom + et choisir pleine page
- Sélectionnez le bloc carte présent à l'écran en cliquant dessus
- Supprimez-le avec la touche <Suppr> du clavier
La page est vierge
- Positionnez les blocs à l'aide des boutons du menu flottant <Outils de dessin>
- Pour insérer un bloc carte dans la mise en page
- Cliquez sur le bouton Carte
- Faire un cliquer glisser pour positionner le bloc
- Paramétrez la carte comme suit :
- Position => Vue globale
- Visibilité => Habillage régions
- Échelle => 7,500,000 (les virgules sont à la place des blancs si votre ordi est en paramètres régionaux Nord-américains)
- Validez par OK
- Adaptez la taille du bloc à la page avec la flèche
- Centrez la carte dans le bloc avec l'outil Main et la touche <Ctrl> enfoncée
- Insérez un bloc Titre, un bloc Légende, une Échelle, ...
Comme sur le schéma suivant :
fig. 1 - Schéma de mise en page
La suite de cette fiche guide est facultative
Il s'agit d'insérer votre carte dans une diapositive PowerPoint sur laquelle on pourra faire quelques manips.
- Fermez GéoConcept
- Ouvrez PowerPoint
- Créez une diapositive vierge
- Affichez les Contrôles
- Affichage / Barres d'outils / Commandes
- Cliquez sur Autres contrôles
- Sélectionnez le contrôle Carte GéoConcept
- Faire un cliquer glisser pour positionner le bloc
- Dans le menu flottant Commandes
- Cliquez sur le bouton Propriétés
- A la propriété XgoMapName
- Indiquez où est le fichier => scenario1.gcm (et scenario1.gcr)
La carte s'ouvre !!!
Pour déclencher l'affichage de la vue globale (position) et et le découpage en secteurs commerciaux (visibilité)
- Dans le menu flottant Commandes
- Cliquez sur le bouton Bouton de commande
- Dessinez un bouton de commande en haut à droite de la diapositive
- Modifiez ses Propriétés (menu flottant Commandes / bouton Propriétés)
- Caption (légende) => Secteurs
- BackColor (Couleur de fond) => Palette / Rouge
- Fermez les Propriétés
- Cliquez sur Visualiser le code (menu flottant Commandes)
Une fenêtre VBA apparaît !!!
- Sous la ligne de code <Private Sub ... >
- Tapez => <GeoXplorer1.> (n'oubliez pas le point ".")
Un menu déroulant apparaît et vous propose tous les contrôles ActiveX disponibles !!!
- Sélectionnez => <XgoTabName> (qui appelle une visibilité)
- Écrivez le signe égal puis entre "" le nom de la visibilité "Vecteur régions"
- Refaire la manip pour le contrôle qui appelle la position
<XgoPosName>
que vous appellerez "Vue globale"
- Vérifiez la syntaxe :
Private Sub CommandButton1_Click()
GeoXplorer1.XgoPosName = "Vue globale"
GeoXplorer1.XgoTabName = "Vecteur régions"
End Sub
Refaite la même manip avec les oursins en créant un nouveau bouton que vous paramétrez à la suite des Secteurs
- Basculez en mode Diaporama
La carte s'affiche
- Cliquez sur le bouton Secteurs
- Cliquez sur le bouton Oursins
- Constatez les modifications
En mode Diaporama
- Clic droit sur la carte
Mini-Fiche / Configurer
- Cochez sur les options :
- Activer
- Nom des champs
- Types / Sous-type => Secteurs / Secteurs commerciaux
- Nom
- Nb d'emplois dans le tertiaire
- Validez par OK
- Promenez votre curseur sur la carte :
- Que constatez-vous ?
- Sauvegardez votre PowerPoint
Si vous le confiez à quelqu'un !
Donnez-lui également les fichiers .gcm et .gcr
S'il n'a pas GéoConcept, il faudra qu'il télécharge (gratuitement) le programme eXplorer sur www.geoconcept.com
Sans GéoConcept et sans PowerPoint, il est également possible de faire quelques manipulations de base avec le MultiViewer à télécharger (gratuitement) sur www.geoconcept.com
NB : les mots suivis de "*" font partie du vocabulaire géographique, donc leur définition doit être connue. Faites-vous un glossaire.
