Fiche Mémo n°3.2. du cours de SIG :

Bases altimétriques



Objectifs : constituer une couche d'information relatives aux altitudes du sol et du 'hors-sol"

Ces données servent essentiellement à calculer :

- des pentes ;

- des orientations ;

- des ombrages ;

- ...

Ces données existent en fichier courbes de niveau (vecteurs) ou matrice de points cotés (raster).



1. La BD ALTI et le RGE de l'IGN

La BD ALTI version 1 n’est plus mise à jour depuis l’année 2001. Elle est remplacée par le RGE ALTI et la BD ALTI version 2.

La BD ALTI c'est :

d'abord

- des données altimétriques qui prennent la forme d'un MNT (modèle numérique de terrain) qui décrit le relief au pas de 25 m.

ensuite, éventuellement

- des fichiers vecteurs structurés ;

- l'ensemble des courbes de niveau du territoire français ;

- une précision métrique en altitude (fonction de l'équidistance) sur l'ensemble du territoire (peut être décamétrique en zones de montagne) ;

- une équidistance allant de 5 à 40 m.

Historiquement, les données ont été saisies à partir

- des cartes IGN au 1 : 25 000 (pour les 3/4 du territoire environ) et 1 : 50 000

- de prises de vues aériennes au 1 : 60 000 (Alpes, Pyrénées, Massif Central, Corse), mais aussi du 1 : 20 000 et 1 : 30 000.

La BD ALTI est fournie sous forme de :

- MNT (modèle numérique de terrain, données maillées ou raster)

Le pas des MNT est de 25 m, 75 m, 250 m (précédemment également : 50 m, 100 m, 500 m et 1 000 m).

Destiné aux études à moyenne échelle.

Pour la composante RGE :

Le pas des MNT est de 1 m et 5 m.

Destiné aux études à grande échelle.

- les autres produits comme les Courbes (données vecteurs), sont des produits dérivés

- courbes de niveau séparées d'une certaine équidistance ;

- altitudes exprimées en mètres.

(pour l'extrait traité sur le Var, l'équidistance est de 20 mètres.)



La BD ALTI est la composante altimétrique de la BD TOPO pour le pas de 25 m. Elle se présente sous la forme d'un MNT.

La BD ALTI V.1 est la description historique du relief.

La BD ALTI V.2 est la version sous-échantillonnée du RGE ALTI qui est le nouveau référentiel altimétrique.



1.1. Constitution de la BD ALTI

Caractéristiques générales :

La BD ALTI décrit la forme du terrain à différentes échelles (du 1 : 25 000 au 1 : 1 000 000).

Elle est composée de courbes de niveau et de points côtés par numérisation de cartes (manuelle ou scannée) et restitution photogrammétrique de photos aériennes.

Ce ne sont pas les courbes de niveau des cartes topo qui sont fournies mais leur interpolation par le MNT.

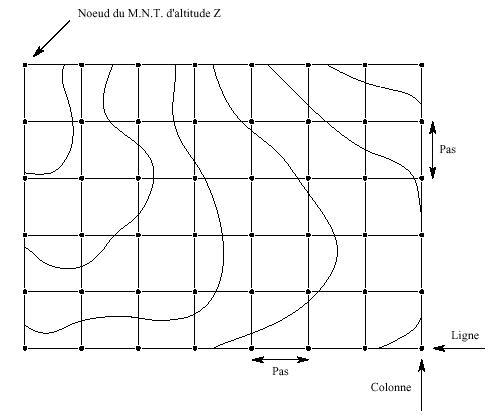

fig. 1 - Échantillonnage des courbes de niveau

Sources : www.ign.fr

L'altitude d'un noeud est une altitude calculée

=> interpollation linéaire (dans Idrisi par exemple)

La précision des résultats est liée à :

- l'origine des documents

- cartes topo => 1/ 25 000 ou 1 / 50 000

- photos => 1/ 20 000, 1/ 30 000 ou 1 / 60 000

- la densité

- l'équidistance des courbes :

- 5 m en plaine ;

- 40 m en montagne

- choix des courbes intercalaires

- la qualité

- continuité des courbes, sommets, cuvettes, lignes de reupture de pente, ...

- numérisation des plans d'eau, mer, ...

En un point donné :

- l'écart moyen est de l'ordre de la demi-équidistance

- l'écart maximal est de l'ordre de l'équidistance

(peut être supérieur en zone de forte dénivelée si toutes les courbes ne peuvent être saisie)

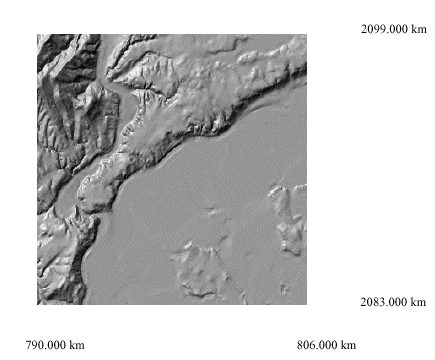

fig. 2 - Région de Lyon au pas de 50 m

Sources : www.ign.fr

Quelques remarques sur l'échantillonnage :

- les noeuds de la grille ne correspondent pas avec les points remarquables du terrain (crêtes, talwegs, ...)

- plus le pas du MNT est lâche, plus les formes du terrain sont molles et généralisées ;

=> érosion des sommets et des lignes de crêtes

=> disparition des micro-reliefs

- plus le relief est accidenté, plus les pas fins se justifient.

=> mais le pas minimum de 25 m est souvent la limite de la BD ALTI

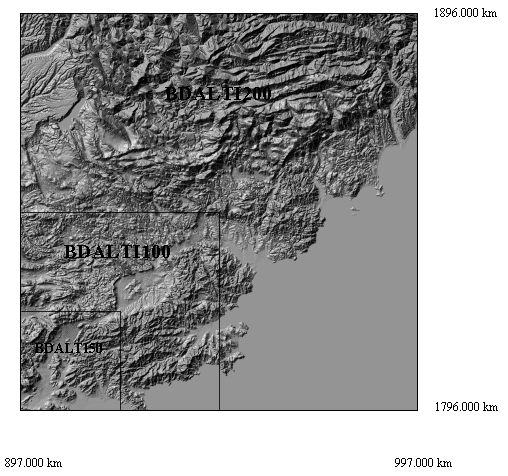

fig. 3 - Surface couverte en fonction du pas (extrait du département du Var)

Sources : www.ign.fr

Projection : Lambert II

Pas : 50, 100, 200 mètres

La BD ALTI couvre une bande de 500 m autour du territoire national.

Par défaut, la valeur "absence d'information" pour un noeud de la grille est "-99999".



Pour avoir une idée de :

- la précision altimétrique ;

- l'ancienneté des courbes de niveau utilisées ;

- le mode de saisie des courbes de niveau.

voir les annexes A, B et C de DC_BDALTI_1.pdf.



1.2. Les courbes de niveau de la BD ALTI

Ne sont plus fournies en standard.

- Pour quels objectifs ?

- gestion des courbes de niveau de la France à moyenne échelle ;

- modélisation du terrain en facettes de 3" d'arc (75 m environ) ;

- étude et visualisation en 3D ;

- produire le thème orographique de la BD CARTO ou de la BD TOPO.

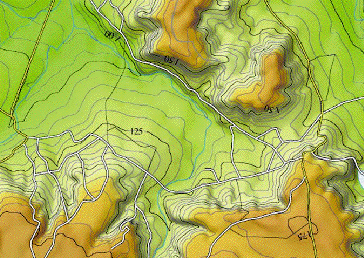

fig. 4 - Superposition des courbes de niveau et d'informations planimétriques - Zone du Perray-en-Yvelines

Sources : www.ign.fr

Fond : BD ALTI® hypsométrique + estompage + courbes BD CARTO® hydrographie + routes + voies ferrées

- Des données pour faire quels calculs ?

- calculs de pente

- calculs d 'orientation, d'ensoleillement théorique, d'intervisibilité

- MNT

- courbes de niveau

- teintes hypsométriques

- vues perspectives

- estompage

- profils en long

- Dans quels domaines ?

- Aménagement

- implantations d'ouvrages d'art ;

- plans d'urbanisme ;

- aménagements touristiques.

- Environnement

- visualisation des ressources naturelles et du patrimoine ;

- études paysagères ;

- détection et suivi des pollutions ;

- prévention et simulation des risques naturels et industriels ;

- cartographie des inondations ;

- prévention et simulation des incendies.

- Hydrologie

- calculs de cubatures ;

- lâchers de barrage ;

- études de bassins versants.

- Télécommunications et défense

- cartographie des couvertures en téléphonie mobile ;

- implantation de réseaux hertziens et câblés ;

- simulation de propagation d'ondes ;

- profils de vols ;

- visibilité ;

- systèmes anti-collision.

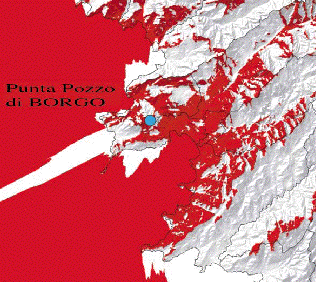

fig. 5 - Étude d'impact en Corse pour relais hertzien tenant compte de la hauteur d'émission (30 m) et de réception (10 m) pour la société SAMOTECH, du point de vue du sommet de Punta Pozzo di Borgo.

Sources : www.ign.fr

Fond : estompage de la BD ALTI® et limites administratives de la BD CARTO®.

Légende : en rouge les zones couvertes, en blanc celles qui sont masquées

- Communications

- cartographie du relief sous diverses formes ;

- habillage et drapage d'orthophotos ;

- animations touristiques ou autres en 3D.



1.3. Formats et projections des produits dérivés

1.3.1 Pour les MNT

- MNT au pas de 25, 50, 75, (100), 250, 500, 1 000 m

- précision décamétrique

- livraison aux formats : GRID (ASCII extension .asc), MNT (Geoconcept), Geotif et liste XYZ. On peut également trouver les anciens formats : BIL et DIS

- Format GRID Arc/info (sorte d'ASCII) => BDALTI200.asc

précédemment BDALTI100.GRD

exemple de format actuel : BDALTIV2_25M_FXX_0900_6230_MNT_LAMB93_IGN69.asc

FXX => France métropolitaine

0900 => abscisse en km du coin (dalle) NW de la dalle

6320 => ordonnée en km du coin (dalle) NW de la dalle


- Format ASCII

- XYZ => BDALTI200.XYZ, BDALTI100.XYZ etc...

- BdAlti Client => BDALTI200.DIS, BDALTI100.DIS etc...

- projections Lambert 93 (Lambert zone ou Lambert II étendu pour les archives) pour la métropole et WGS 84 en projection UTM pour l'Outre-mer.

- Système de référence altimétrique : IGN 1969 pour la France continentale (voir 2.1.4 Références géodésiques de DC_BDALTI_1.pdf pour les autres territoires français)

Exemple de MNT en :

.XYZ (ASCII_BDALTI client)

902500

2115600

1221

902500

2115600

1253

902600

2115600

1276

etc.

etc.

etc.
Une ligne du fichier correspond à un point et comporte les trois valeurs X Y Z du point. Ces valeurs sont données en mètres dans le format 3 I (8).

.GRD (Arc/Info)

Contenu de l'en tête du fichier bdalti50.GRD

ncols 501

nrows 501

xllcorner 896975

xllcorner 1795975

cellsize 50

NODATA_value -9999

MIN : 0

MAX : 764

Remarque : xllcorner et yllcorner sont les coordonnées du noeud sud-ouest moins un demi-pas.

- Référence et résolution des coordonnées

Toutes les coordonnées concourant à la description géométrique des données répondent aux caractéristiques suivantes :

Système géodésique => RGF93

Ellipsoïde => GRS 1980

Méridien origine => 3° E Greenwich

Latitude origine => 46°30' N

Projection associée => Lambert 93

Système altimétrique

=> IGN 1969 pour la France continentale

=> IGN 1978 pour la Corse

Unité => Mètre

Toutes les coordonnées sont fournies avec une résolution métrique.



1.3.2 Pour les courbes de niveau

Ce format n'est pas livré en standard. Il est indiqué pour mémoire.

- équidistance 5, 10, 20 et 40 m

- livraison aux formats ArcGis, Mapinfo, Géoconcept export ou Edigéo.

- Présentation de la structuration de la BD Alti® sous ArcGis.

La BD ALti® Courbes de niveau au format SHAPE FILE contient des objets linéaires.

Il n'y a qu'une classe d'objets simples de la BD Alti® :

- <classe_objet>.SHP => géométrie des entités

- <classe_objet>.SHX => indexation

- <classe_objet>.DBF => données attributaires

Thème ALTIMETRIE

Table : varcbe

Genre : linéaire

Définition : courbe de niveau

Légende : les objets du thème ArcGis VARCBE.SHP sont représentés par un symbole unique

Cette table contient le champ suivant :

Champ ALTITUDE

Définition : altitude en mètres.

Type : numérique

Unité : mètre



1.4. TD sur la BD ALTI de IGN

 Import du fichier Dpt_91_asc.asc

Utiliser la fonction Rechercher => ASCII vers raster (conversion)



2. L'altimétrie dans la BD TOPO

La BD TOPO, ou Base de Données Topographiques, est le système de référence de l'IGN.

C'est l'équivalent de la Série bleue (carte de base) en cartographie !

Les applications s'étendent du territoire d'une commune à celui du département.

Elle contient la composante topographique en 3D du Référentiel à grande échelle (RGE) en attendant le RGE®ALTI (cf. infra).

Elle se caractérise principalement par sa :

- description exhaustive de l'environnement ;

- précision métrique (champ d'application du 1 : 5 000 au 1 : 50 000) ;

- structure topologique* ;

- saisie de tous les objets en 3 dimensions.



Les informations y sont décrites suivant dix thèmes.

Ici n'est présenté que le thème altimétrie qui contient :

- les points cotés (ancien v1) ;

- les courbes de niveau (ancien v1) ;

- le MNT BD TOPO (données maillées actuelle, v2).

Le modèle numérique issu des données origines BD TOPO est au pas de 25m.

La BDTOPO permet d'intégrer le "Hors-sol", donc le modèle numérique délévation (MNE)

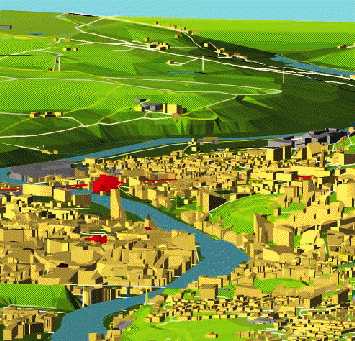

fig. 6 - Vue 3D de la BDTopo de Laval (53)

Sources : www.ign.fr

Pour cela, est prise en compte la hauteur des bâtiments (Z)

fig. 7 - Prise en compte du Z

Sources : www.ign.fr

mais aussi :

- des levées ;

- des murs de soutènements ;

- des talus...



Descriptif de livraison :

Le thème altimétrie de la BD TOPO est composé de deux fichiers :

Ces fichiers sont en standard aux formats ArcGis, Mapinfo, Géoconcept export ou Edigéo (avant la V.2).

- un fichier pour les points cotés ;

- un pour les courbes de niveau (sur commande).

Pour les modèles numériques de terrain, les formats proposés sont :

- GRID D'ARCINFO => *.ASC

- format IGN pour la BD ALTI => *.DIS

- GéoConcept => .MNT

- matrice binaire => .BIL

- ASCII => .XYZ



 La BDTOPO v2 est un MNT qui est homogène par unité de feuille ( feuille au 1 : 50 000), comme l'est la BD ALTI.

La feuille fait 0.4gr en longitude et 0.4gr en latitude comme feue la Série orange de l'IGN.



En cours de réalisation !!!



3. Le RGE ALTI

Le RGE ALTI décrit la forme et l'altitude normale de la surface du sol à grande échelle.

C'est l'évolution du thème "altimétrie" de la composante topographique du référentiel à grande échelle (RGE).

Voir RGE ALTI

En cours de réalisation !!!

4. Quelques autres bases altimétriques

Une des plus connues à défaut d'être utilisée est la base altimétrique du SRTM (Shuttle Radar Topography Mission) de la NASA.

Elle date de 2000 et ne couvre pas les hautes latitudes, mais est gratuite.

Un très bon aperçu en est donné sur Wikipédia.

Le site du JPL est plus complet mais en anglais.





5. Test de compréhension

Communiquez-moi sur la plateforme Moodle, à la rubrique travaux, les réponses aux questions suivantes :



Question n°3.2.1. Dans la BD ALTI, quels sont les points remarquables qui correspondent explicitement aux noeuds de la grille :

a) Les sommets

c) Les points cotés

b) Les talwegs

d) Aucun

Question n°3.2.2. Dans la BD ALTI, plus le pas de la grille est lâche, plus les formes du relief sont :

a) Molles

c) Espacées

b) Aiguës

d) Rapprochées

Question n°3.2.3. Quelle précision altimétrique moyenne peut-on attendre de la BD ALTI pour une équidistance de 20 m :

a) 5 m

c) 20 m

b) 10 m

d) 40 m
